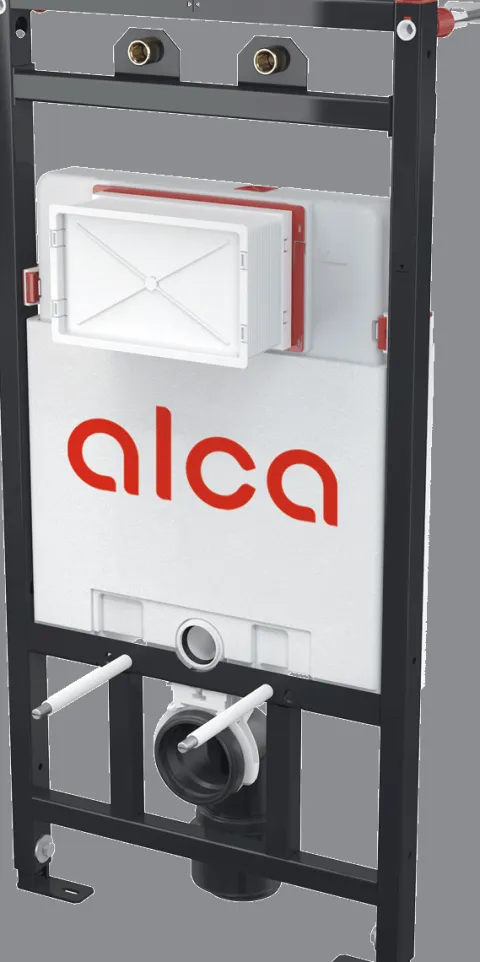

Alcadrain A108F/1100 Montagerahmen mit Kasten für Ausguss, Abfluss DN90/110 und Wandarmatur Anschluss

Anwendung:

• Für die Montage von Wandarmatur
• Für den eingehängten Ausguss mit einem Abstand von Ankerschrauben bis zu 420 mm und Ablauf Ø90/110
• Für den Einbau von vorne zu tragende Wand oder in Gipskartonkonstruktionen

Eigenschaften:

• Für die Ausführung der Wandarmatur
• Der eingebaute Spülkasten ermöglicht es, den Ausguss zu spülen
• Variable einstellbare Sprossen
• Drehbare Trennwand für die Aufnahme der Wandarmatur mit einem Abstand von 65-150–150 mm
• Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
• Die Rahmenkonstruktion ermöglicht eine Verankerung in ausreichend tragende Gipskartonkonstruktion oder vor tragender Wand
• Der Vorwandinstallationssystem wird mit einer Gipskartonplatte zugedeckt, ohne keine zusätzliche Verankerung oder Befestigung.
• Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
• Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
• Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
• Wasseranschluss von hinten oder von oben in der Mitte
• Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
• Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen
• Verstellbare Füße 0-200 mm
• Einbautiefe von 20–95 mm einstellbar
• Bautiefe 125 mm, 160 mm inklusive Abflussbogen
• Material: Metall pulverbeschichtet

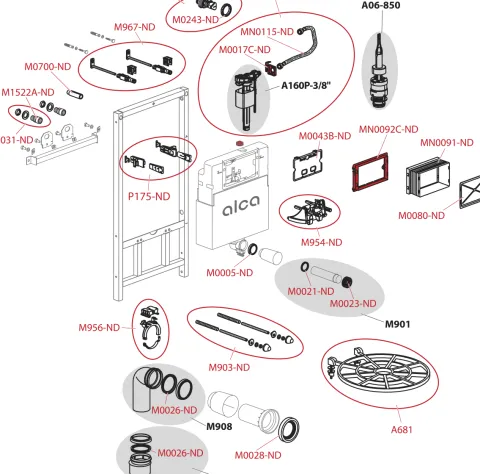

Technische Daten: Anschluss des Wassers vom hinten oder von oben durch Montageöffnungen G1/2 Funktionsfähig bei Wasserdruck 0,05 – 0,8 MPa Empfohlener Wasserdruck 0,3 – 0,6 MPa Große Spülung 6 – 9 l Kleine Spülung 2,5 – 3,5 l Standard-Einstellung für große Spülung 6 l Standardeinstellung für kleine Spülung 3 l Hygienische Reserve 3 l Das Volumen des Wassers im Kasten 9 l Belastungsprüfung 400 kg Lieferumfang:

• Spülkasten mit Füll- und Ablaufventil
• Selbsttragender Rahmen
• Gewinde 1/2 bei Wasseranschluss mit integriertem Eckventil Schell 1/2“–3/8“
• Befestigungsset: Schraube Ø8×60 – 4 Stück, Dübel Ø12 – 4 Stück
• Anschlussverschraubung G1/2-G1/2
• Befestigungsmaterial für Bidet, Gewindestange M12 – 4 Stück, Unterlegscheiben – 2 Stück, Abdeckung – 2 Stück, Muttern – 2 Stück, Gewindeschutz – 2 Stück
• Abfallbogen HT90 / 110 mit Dichtung
• Befestigungsset: Schraube Ø8×60 – 4 Stück, Dübel Ø12 – 4 Stück
• Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
