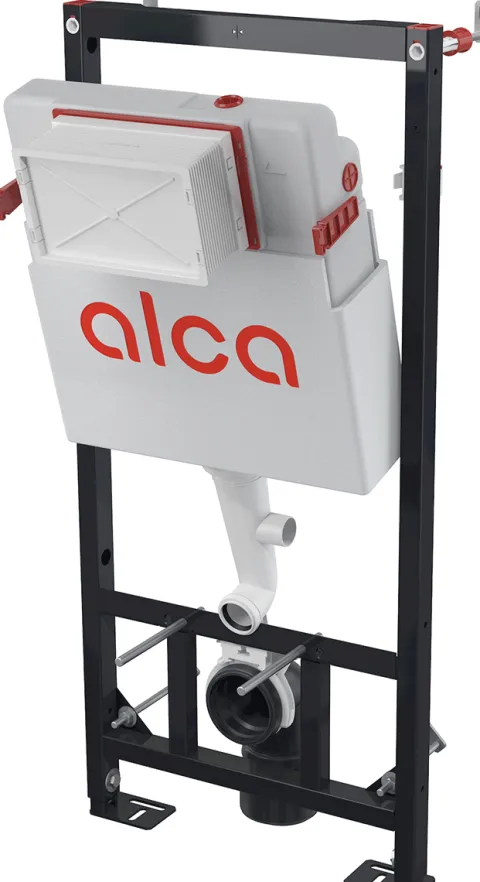

Alcadrain AM101/1120W Vorwandinstallationssystem für Trockenbau (aus Gipskarton)

Anwendung:

• Geeignet für hängende Toilette
• Für den Einbau von vorne zu tragende Wand oder in Gipskartonkonstruktionen
• Montage für Holzbau
• Für die Stärke der Boden- oder Wand 0-200 mm
• Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm

Eigenschaften:

• Einstellbare Ankerschenkel mit einer Bremse im Bereich von 0 bis 200 mm
• Sichtbare markierungen für Nivellierung und Mittellinie
• Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
• Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
• Die Konstruktion des Rahmens ermöglicht Verankerung Gipskarton Trennwände laden oder vor einer Stützwand oder Seiten Verankerung an Holzrahmen
• Der Vorwandinstallationssystem wird mit einer Gipskartonplatte zugedeckt, ohne keine zusätzliche Verankerung oder Befestigung.
• Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
• Vorbereitung für Überganghalter DG1/2“ für Bidet-sitze und Duschen
• Spülkastenscharniere aus Zweikomponentenmaterial isolieren die Übertragung von Schwingungen von Gebäuden
• Möglichkeit des Kippens des Spülkastens zur einfachen Installation in Holzgebäuden oder Mobilfunkzellen
• Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
• Fernauslösung der Spülung und Sensor-Installation möglich
• Kompatibel mit allen Betätigungsplatten Alca
• Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
• Wasserversorgung von hinten / oben Mitte / von der Seite / innen des Spülkasten
• Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
• Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen
• Einbautiefe von 20–95 mm einstellbar
• Bautiefe 125 mm
• Material der tragenden Konstruktion: Metall – pulverbeschichtet

Technische Daten Wasseranschluss G1/2 Empfohlener Wasserdruck 0,05 – 1,6 MPa Funktionsfähig bei Wasserdruck 0,3 – 0,5 MPa Große Spülung 3,5 – 6 l Kleine Spülung 2 – 4 l Standard-Einstellung für große Spülung 4 l Standardeinstellung für kleine Spülung 2 l Hygienische Reserve 3 l Das Volumen des Wassers im Kasten 9 l Belastungsprüfung 400 kg Lieferumfang

• Spülkasten mit Füll- und Ablaufventil
• Selbsttragender Rahmen
• Gewinde 1/2 bei Wasseranschluss mit integriertem Eckventil Schell 1/2“–3/8“
• Befestigungsset: Schraube Ø8×60 – 4 Stück, Dübel Ø12 – 4 Stück
• Befestigungsmaterial für Bidet, Gewindestange M12 – 4 Stück, Unterlegscheiben – 2 Stück, Abdeckung – 2 Stück, Muttern – 2 Stück, Gewindeschutz – 2 Stück
• HT 90/90 Knie Abfall aus Polyethylen, PE-HD
• Reduzierung von Abfall HT 90/110 aus Polyethylen, PE-HD
• Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
• Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
