Artikeldetails
- ArtikeltypMontageelement
- AusführungSanitärmodul
- AnwendungsbereichSanitärinstallation
- RäumeBadezimmer

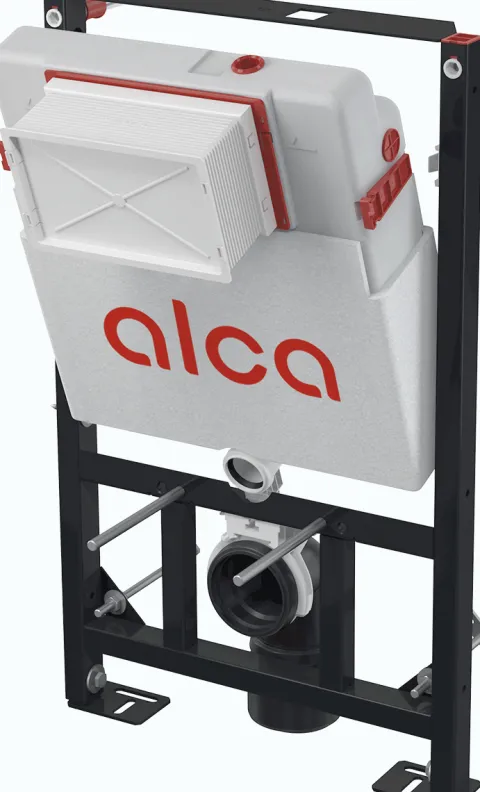

- ModellAlcadrain AM101/850W Vorwandinstallationssystem für Trockenbau (aus Gipskarton)
- MaterialMetall
- AusstattungDichtung
- HinweisVorwandelement für wandhängende Installation im Badezimmer, geeignet für Gipskarton-Trägerplatten. Material: Metall, inklusive Dichtung. Maße: Bauhöhe 145 mm, Breite 520 mm, Tiefe 1130 mm. Lieferung als Stück, Montageelement für Vorwandinstallation. Rückfragen zur Kompatibilität mit anderen Systemen bitte vor Bestellung klären.
- EAN8595580565015
Beschreibung
Anwendung:
- Geeignet für hängende Toilette
- Für den Einbau von vorne zu tragende Wand oder in Gipskartonkonstruktionen
- Montage für Holzbau
- Für die Stärke der Boden- oder Wand 0-200 mm
- Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm
Eigenschaften:
- Einstellbare Ankerschenkel mit einer Bremse im Bereich von 0 bis 200 mm
- Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
- Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
- Die Konstruktion des Rahmens ermöglicht Verankerung Gipskarton Trennwände laden oder vor einer Stützwand oder Seiten Verankerung an Holzrahmen
- Der Vorwandinstallationssystem wird mit einer Gipskartonplatte zugedeckt, ohne keine zusätzliche Verankerung oder Befestigung.
- Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
- Vorbereitung für Überganghalter DG1/2“ für Bidet-sitze und Duschen
- Spülkastenscharniere aus Zweikomponentenmaterial isolieren die Übertragung von Schwingungen von Gebäuden
- Möglichkeit des Kippens des Spülkastens zur einfachen Installation in Holzgebäuden oder Mobilfunkzellen
- Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
- Fernauslösung der Spülung und Sensor-Installation möglich
- Kompatibel mit allen Betätigungsplatten Alca, außer Sensorbetätigungsplatten und NIGHT LIGHT
- Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
- Wasserversorgung von hinten / oben Mitte / von der Seite / innen des Spülkasten
- Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
- Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen
- Einbautiefe von 20–95 mm einstellbar
- Bautiefe 125 mm
- Material der tragenden Konstruktion: Metall – pulverbeschichtet
Technische Daten: Wasseranschluss G1/2 Funktionsfähig bei Wasserdruck 0,05 – 1,6 MPa Empfohlener Wasserdruck 0,3 – 0,5 MPa Große Spülung 3,5 – 6 l Kleine Spülung 2 – 4 l Standard-Einstellung für große Spülung 4 l Standardeinstellung für kleine Spülung 2 l Hygienische Reserve 3 l Das Volumen des Wassers im Kasten 9 l Belastungsprüfung 400 kg Lieferumfang:
- Spülkasten mit Füll- und Ablaufventil
- Selbsttragender Rahmen
- Gewinde 1/2 bei Wasseranschluss mit integriertem Eckventil Schell 1/2“–3/8“
- Befestigungsset: Schraube Ø8×60 – 4 Stück, Dübel Ø12 – 4 Stück
- Befestigungsmaterial für Bidet, Gewindestange M12 – 4 Stück, Unterlegscheiben – 2 Stück, Abdeckung – 2 Stück, Muttern – 2 Stück, Gewindeschutz – 2 Stück
- HT 90/90 Knie Abfall aus Polyethylen, PE-HD
- Reduzierung von Abfall HT 90/110 aus Polyethylen, PE-HD
- Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
- Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
- Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
- Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
