Artikeldetails
- ArtikeltypMontageelement
- AusführungSanitärmodul
- AnwendungsbereichSanitärinstallation
- RäumeBadezimmer

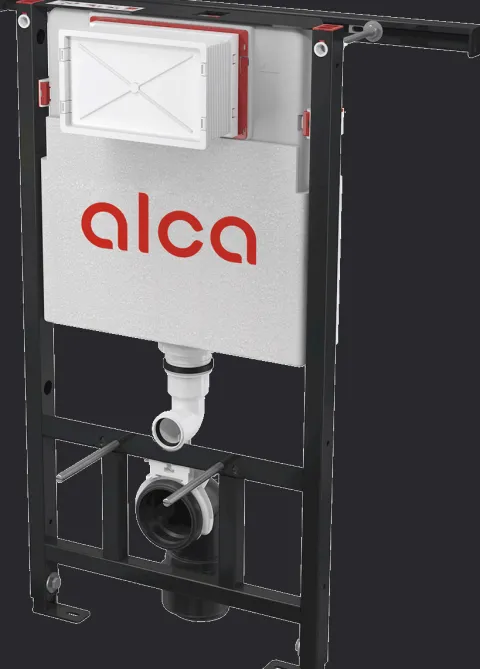

- ModellAlcadrain AM102/1000 Jádromodul Vorwandinstallationssystem für Trockenbau (vor allem für Toilettensanierungen)
- HerstellerartikelnummerAM102/1000
- Geeignet für ModellAlca

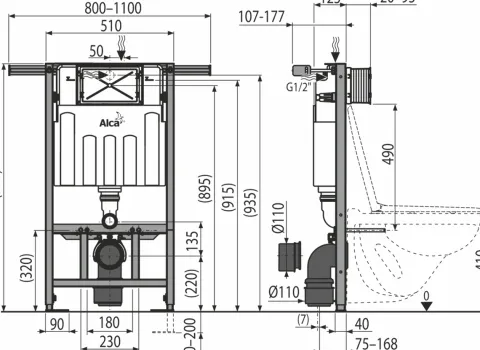

- HinweisProdukt für Vorwandinstallation im Badezimmer, speziell für Toilettensanierungen geeignet. Maße: Breite 520 mm, Tiefe 1130 mm, Bauhöhe 145 mm. Holzfasern: nein. Lieferung als einzelnes Montageelement, Hersteller-Nr. AM102/1000. Für fachgerechte Installation bitte Einbauanleitung und örtliche Vorschriften beachten.
- EAN8595580550660
Beschreibung
Anwendung:
- Geeignet für hängende Toilette
- Für die Sanierung von Nasszellen
- Für Montage zwischen zwei Wänden
- Für Einbau in Holzkonstruktionen
- Für Bodenstärke 0-200 mm
- Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm
Eigenschaften:
- Enthält Einwurfschacht
- Einstellbare Ankerschenkel mit einer Bremse im Bereich von 0 bis 200 mm
- Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
- Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
- Die Belastung in die Seitenwände wird von einer, im Bereich von 800 – 1100 mm einstellbaren, Querstrebe übertragen.
- Der Vorwandinstallationssystem wird mit einer Gipskartonplatte zugedeckt, ohne keine zusätzliche Verankerung oder Befestigung.
- Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
- Vorbereitung für Überganghalter DG1/2“ für Bidet-sitze und Duschen
- Spülkastenscharniere aus Zweikomponentenmaterial isolieren die Übertragung von Schwingungen von Gebäuden
- Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
- Fernauslösung der Spülung und Sensor-Installation möglich
- Kompatibel mit allen Betätigungsplatten Alca
- Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
- Wasseranschluss von hinten oder von oben in der Mitte
- Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
- Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen
- Einbautiefe von 20–95 mm einstellbar
- Bautiefe 125 mm
- Material der tragenden Konstruktion: Metall – pulverbeschichtet
Technische Daten: Anschluss des Wassers vom hinten oder von oben durch Montageöffnungen G1/2 Funktionsfähig bei Wasserdruck 0,05 – 1,6 MPa Empfohlener Wasserdruck 0,3 – 0,5 MPa Große Spülung 6 – 9 l Kleine Spülung 2,5 – 3,5 l Standard-Einstellung für große Spülung 6 l Standardeinstellung für kleine Spülung 3 l Hygienische Reserve 3 l Das Volumen des Wassers im Kasten 9 l Belastungsprüfung 400 kg Lieferumfang:

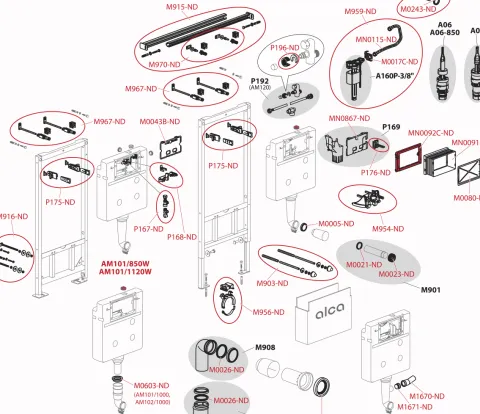

- Spülkasten mit Füll- und Ablaufventil
- Selbsttragender Rahmen mit Spreiztraverse zur Verankerung zwischen den Wänden 800-1100 mm
- Gewinde 1/2 bei Wasseranschluss mit integriertem Eckventil Schell 1/2“–3/8“
- Befestigungsset: Schraube Ø8×60 – 4 Stück, Dübel Ø12 – 4 Stück
- Befestigungsmaterial für Bidet, Gewindestange M12 – 4 Stück, Unterlegscheiben – 2 Stück, Abdeckung – 2 Stück, Muttern – 2 Stück, Gewindeschutz – 2 Stück
- HT 90/90 Knie Abfall aus Polyethylen, PE-HD
- Reduzierung von Abfall HT 90/110 aus Polyethylen, PE-HD
- Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
- Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
- Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
- Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
- Set für das Einwerfen der WC-Tabletten
