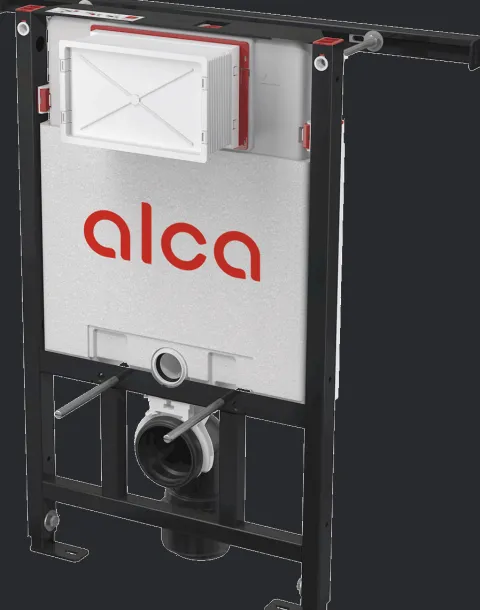

Alcadrain AM102/850 Jádromodul Vorwandinstallationssystem für Trockenbau (vor allem für Toilettensanierungen)

Anwendung:

• Geeignet für hängende Toilette
• Für die Sanierung von Nasszellen
• Für Montage zwischen zwei Wänden
• Für Einbau in Holzkonstruktionen
• Für Bodenstärke 0-200 mm
• Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm

Eigenschaften:

• Enthält Einwurfschacht
• Einstellbare Ankerschenkel mit einer Bremse im Bereich von 0 bis 200 mm
• Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
• Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
• Die Belastung in die Seitenwände wird von einer, im Bereich von 800 – 1100 mm einstellbaren, Querstrebe übertragen.
• Der Vorwandinstallationssystem wird mit einer Gipskartonplatte zugedeckt, ohne keine zusätzliche Verankerung oder Befestigung.
• Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
• Vorbereitung für Überganghalter DG1/2“ für Bidet-sitze und Duschen
• Spülkastenscharniere aus Zweikomponentenmaterial isolieren die Übertragung von Schwingungen von Gebäuden
• Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
• Fernauslösung der Spülung und Sensor-Installation möglich
• Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
• Wasseranschluss von hinten oder von oben in der Mitte
• Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
• Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen
• Einbautiefe von 20–95 mm einstellbar
• Bautiefe 125 mm
• Material der tragenden Konstruktion: Metall – pulverbeschichtet
• Kompatibel mit allen Betätigungsplatten Alca, außer Sensorbetätigungsplatten und NIGHT LIGHT

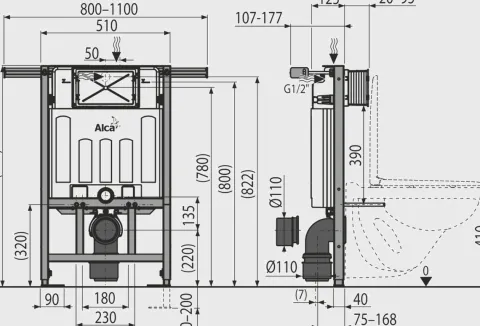

Technische Daten: Anschluss des Wassers vom hinten oder von oben durch Montageöffnungen G1/2 Funktionsfähig bei Wasserdruck 0,05 – 1,6 MPa Empfohlener Wasserdruck 0,3 – 0,5 MPa Große Spülung 6 – 9 l Kleine Spülung 2,5 – 3,5 l Standard-Einstellung für große Spülung 6 l Standardeinstellung für kleine Spülung 3 l Hygienische Reserve 3 l Das Volumen des Wassers im Kasten 9 l Belastungsprüfung 400 kg Lieferumfang:

• Spülkasten mit Füll- und Ablaufventil
• Selbsttragender Rahmen mit Spreiztraverse zur Verankerung zwischen den Wänden 800-1100 mm
• Gewinde 1/2 bei Wasseranschluss mit integriertem Eckventil Schell 1/2“–3/8“
• Befestigungsset: Schraube Ø8×60 – 4 Stück, Dübel Ø12 – 4 Stück
• Befestigungsmaterial für Bidet, Gewindestange M12 – 4 Stück, Unterlegscheiben – 2 Stück, Abdeckung – 2 Stück, Muttern – 2 Stück, Gewindeschutz – 2 Stück
• HT 90/90 Knie Abfall aus Polyethylen, PE-HD
• Reduzierung von Abfall HT 90/110 aus Polyethylen, PE-HD
• Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
• Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
• Set für das Einwerfen der WC-Tabletten
