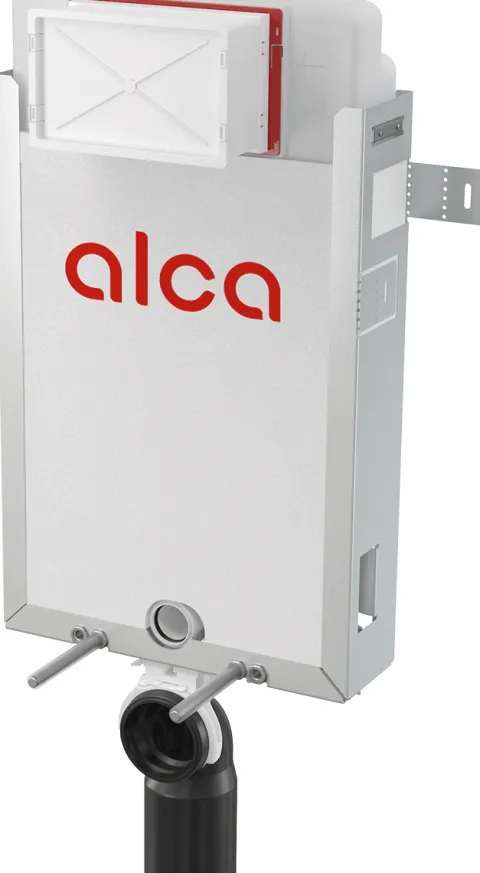

Alcadrain AM115/1000 Renovmodul Vorwandinstallationssystem für Einmauerung

Anwendung:

• Geeignet für hängende Toilette
• Für Einmauern und Ummauern zu tragender Wand – Nassverfahren
• Geeignet für Sanierungen
• Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm

Eigenschaften:

• Enthält Einwurfschacht
• Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
• Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
• Technische Lösung erlaubt die Fixierung trotz unebener Oberfläche der tragenden Wand (im Bereich von 50 mm)
• Verzinkte tragende Konstruktion mit vier Gelenkarmen, die für einfache Installation sorgen
• Die Konstruktion der Polystyrol-Dämmung vereinfacht die Einmauerung, verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft den Durchgang von Vibrationenvom Kasten richtung Baukonstruktion.
• Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
• Kompatibel mit allen Betätigungsplatten Alca
• Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
• Wasseranschluss von hinten oder von oben in der Mitte
• Abnehmbares Styroporstück ermöglicht einen einfachen Zugang während der Installation
• Vorbereitung für Überganghalter DG1/2“ für Bidet-sitze und Duschen
• Fernauslösung der Spülung und Sensor-Installation möglich
• Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
• Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen

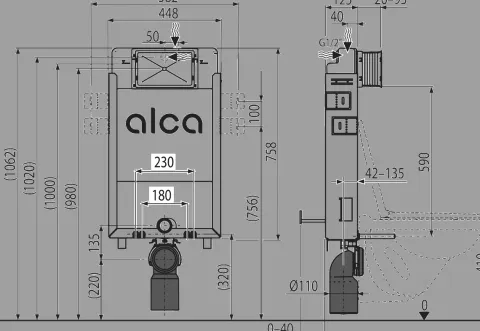

• Montagehöhe 1062 mm
• Einbautiefe von 20–95 mm einstellbar
• Bautiefe 125 mm
• Material der Unterkonstruktion: verzinktes Metall

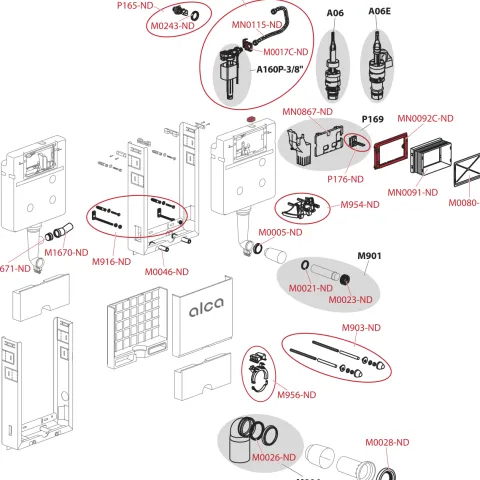

Technische Daten: Anschluss des Wassers vom hinten oder von oben durch Montageöffnungen G1/2 Funktionsfähig bei Wasserdruck 0,05 – 1,6 MPa Empfohlener Wasserdruck 0,3 – 0,5 MPa Große Spülung 6 – 9 l Kleine Spülung 2,5 – 3,5 l Standard-Einstellung für große Spülung 6 l Standardeinstellung für kleine Spülung 3 l Hygienische Reserve 3 l Das Volumen des Wassers im Kasten 9 l Belastungsprüfung 400 kg Lieferumfang:

• Spülkasten mit Füll- und Ablaufventil
• Verzinkter Rahmen inklusive verzinkte, tragende Konstruktion
• Gewinde 1/2 bei Wasseranschluss mit integriertem Eckventil Schell 1/2“–3/8“
• Befestigungsset: Schraube Ø8×60 – 4 Stück, Dübel Ø12 – 4 Stück
• Befestigungsmaterial für Bidet, Gewindestange M12 – 4 Stück, Unterlegscheiben – 2 Stück, Abdeckung – 2 Stück, Muttern – 2 Stück, Gewindeschutz – 2 Stück
• HT 90/110 Knie Abfall aus Polyethylen, PE-HD
• Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
• Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
• Set für das Einwerfen der WC-Tabletten
