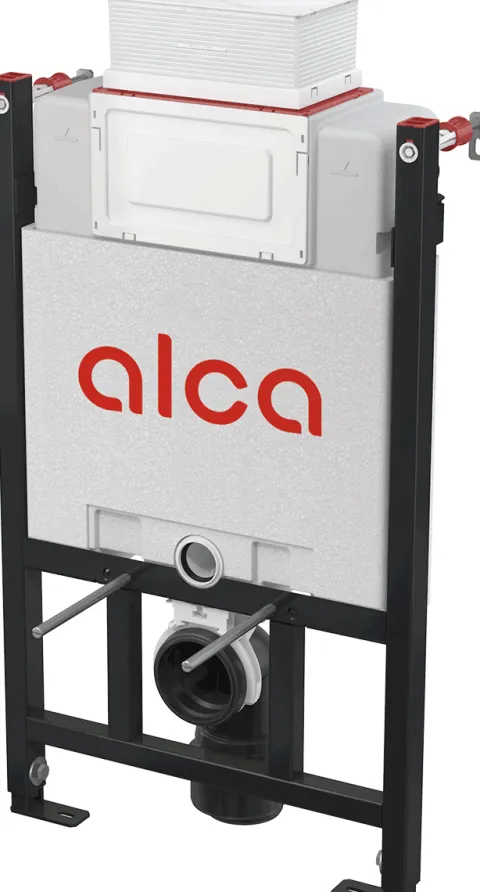

alcadrain WC Sanitärmodul AM118/850 Betätigung von oben oder vorne

Anwendung

• Geeignet für hängende Toilette
• Für den Einbau von vorne zu tragende Wand oder in Gipskartonkonstruktionen
• Für Bodenstärke 0-200 mm
• Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm

Eigenschaften

• Enthält Einwurfschacht
• Einstellbare Ankerschenkel mit einer Bremse im Bereich von 0 bis 200 mm
• Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
• Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
• Die Rahmenkonstruktion ermöglicht eine Verankerung in ausreichend tragende Gipskartonkonstruktion oder vor tragender Wand
• Der Vorwandinstallationssystem wird mit einer Gipskartonplatte zugedeckt, ohne keine zusätzliche Verankerung oder Befestigung.
• Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
• Vorbereitung für Überganghalter DG1/2“ für Bidet-sitze und Duschen
• Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
• Möglichkeit der eingebauten Fernspülung
• Vorwandinstallationssystem für Einmauerung mit Betätigung mit oben oder von vorne
• Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
• Wasseranschluss von hinten oder von oben in der Mitte
• Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
• Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen
• Material der tragenden Konstruktion: Metall – pulverbeschichtet

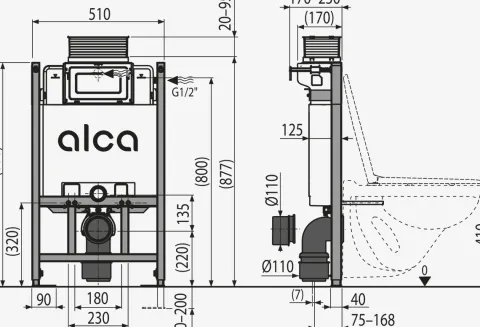

Technische Daten

• Einbautiefe von 20–95 mm einstellbar
• Bautiefe 170 mm
• Anschluss des Wassers vom hinten oder von oben durch Montageöffnungen: G1/2
• Das Volumen des Wassers im Kasten: 9 Liter
• Standard-Einstellung für große Spülung: 6 Liter
• Standardeinstellung für kleine Spülung: 3 Liter
• Hygienische Reserve: 3 Liter
• Funktionsfähig bei Wasserdruck: 0,05 – 1,6 MPa
• Belastungsprüfung: 400 Kg

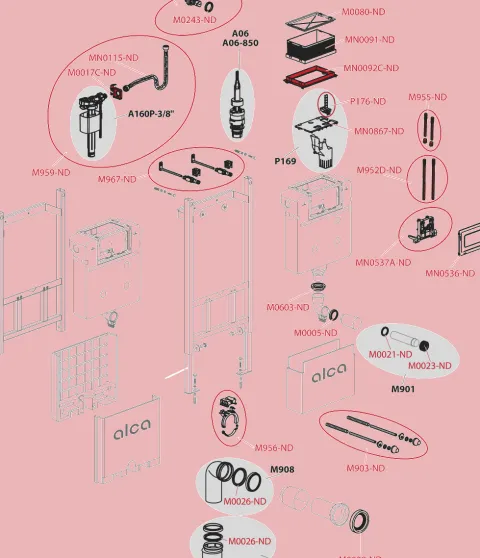

Lieferumfang

• Spülkasten mit Füll- und Ablaufventil
• Selbsttragender Rahmen
• Gewinde 1/2 bei Wasseranschluss mit integriertem Eckventil Schell 1/2“–3/8“
• HT 90/90 Knie Abfall aus Polyethylen, PE-HD
• Reduzierung von Abfall HT 90/110 aus Polyethylen, PE-HD
• Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
• Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
• Set für das Einwerfen der WC-Tabletten
• Befestigungsset: Schraube Ø8 x 60 – 4 Stück und Dübel Ø12 – 4 Stück
• Befestigungsmaterial für Bidet, Gewindestange M12 – 4 Stück
• Unterlegscheiben – 2 Stück, Abdeckung – 2 Stück, Muttern – 2 Stück, Gewindeschutz – 2 Stück
