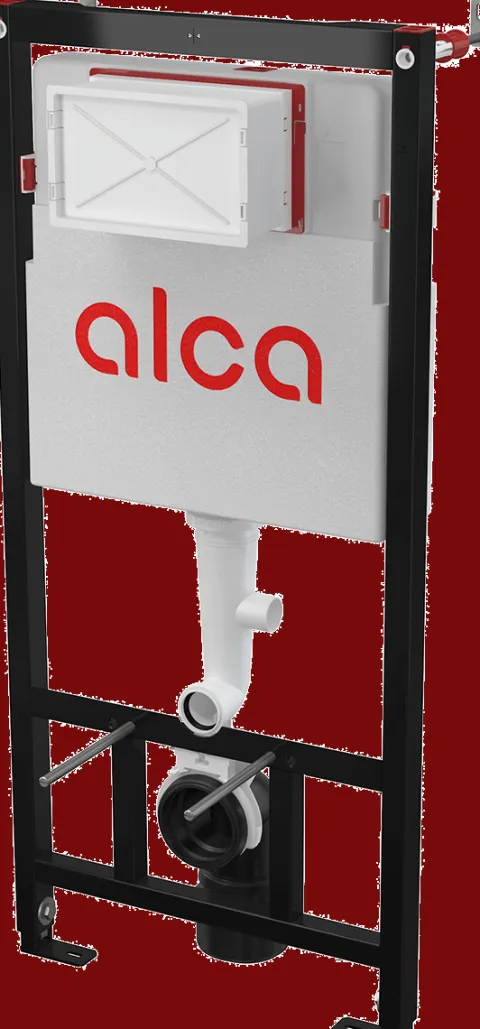

alcadrain WC Sanitärmodul AM121/1120 Vorwandinstallationssystem mit integrierter hygienischer Rohrspülung

Anwendung

• Trägerelement für Wand-WCs mit integriertem Spülkasten
• Für den Einbau von vorne zu tragende Wand oder in Gipskartonkonstruktionen
• Für Bodenstärke 0-200 mm
• Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm
• Zum automatischen Spülen der Warm- und Kaltwasserversorgung

Eigenschaften

• Enthält Einwurfschacht
• Einstellbare Ankerschenkel mit einer Bremse im Bereich von 0 bis 200 mm
• Sichtbare Markierungen für Nivellierung und Mittellinie
• Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
• Eckventil mit der Möglichkeit, Kaltwasser an das Mepla-Rohrleitungssystem anzuschließen
• Eckventil mit der Möglichkeit, Warmwasser an das Mepla-Rohrleitungssystem anzuschließen
• Doppelmagnetventil mit Steuerelektronik und Sensor zur Wasserstandsüberwachung
• Die Rahmenkonstruktion ermöglicht eine Verankerung in ausreichend tragende Gipskartonkonstruktion oder vor tragender Wand
• Der Vorwandinstallationssystem wird mit einer Gipskartonplatte zugedeckt, ohne keine zusätzliche Verankerung oder Befestigung.
• Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
• Vorbereitung zum Anbringen der Halterung mit G1/2 Übergang für Bidetsitze und Duschen
• Spülkastenscharniere aus Zweikomponentenmaterial isolieren die Übertragung von Schwingungen von Gebäuden
• Möglichkeit des Kippens des Spülkastens zur einfachen Installation in Holzgebäuden oder Mobilfunkzellen
• Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
• Fernauslösung der Spülung und Sensor-Installation möglich
• Kompatibel mit allen Betätigungsplatten Alcadrain
• Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
• Wasseranschluss von hinten oder von oben in der Mitte
• Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
• Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen
• Netzversorgung, das Netzgerät ist extra zu kaufen (12 V DC min 1A) – es wird AEZ310 empfohlen
• Material der tragenden Konstruktion: Metall – pulverbeschichtet
• Möglichkeit, die Zeit für die Aktivierung der automatischen Spülung einzustellen
• Möglichkeit, die Dauer der automatischen Spülung einzustellen
• Möglichkeit, die Lautstärke des akustischen Alarms im Falle einer Fehlfunktion des automatischen Spülsystems anzupassen

Technische Daten

• Einbautiefe von 20–95 mm einstellbar
• Bautiefe 125 mm
• Wasseranschluss von oben durch die Befetigungslöcher: G1/2
• Das Volumen des Wassers im Kasten: 9 Liter
• Standard-Einstellung für große Spülung: 6 Liter
• Standardeinstellung für kleine Spülung: 3 Liter
• Hygienische Reserve: 3 Liter
• Funktionsfähig bei Wasserdruck: 0,05 – 1,0 MPa
• Belastungsprüfung: 400 Kg
• Möglichkeit der automatischen Spülung von Wasserleitungen für Kalt- und Warmwasser

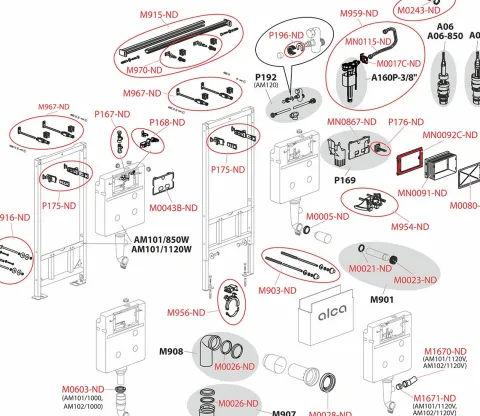

Lieferumfang

• Spülkasten mit Füll- und Ablaufventil
• Selbsttragender Rahmen
• Zwei Schell Eckventile 1/2-3/8
• Befestigungsset: Schraube Ø8×60 – 4 Stück, Dübel Ø12 – 4 Stück
• Befestigungsmaterial für Bidet, Gewindestange M12 – 4 Stück, Unterlegscheiben – 2 Stück, Abdeckung – 2 Stück, Muttern – 2 Stück, Gewindeschutz – 2 Stück
• HT 90/90 Knie Abfall aus Polyethylen, PE-HD
• Reduzierung von Abfall HT 90/110 aus Polyethylen, PE-HD
• Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
• Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
• Set für das Einwerfen der WC-Tabletten
• Steuerelektronik mit integriertem Wasserstandssensor
• Elektronikhalter
• Magnetventile
